在電子行業，等離子表面處理是實現經濟高效可靠技術的關鍵
       在電子行業，等離子表面處理是實現經濟高效可靠技術的關鍵。在印刷電路板上印刷導電涂層之前，應進行等離子表面清洗和靜電處理，可以保證涂層的牢固附著。芯片封裝領域采用等離子表面清洗技術，不再需要真空腔。本發明是一種導電性較好的電子器件基片。等離子體表面處理技術對印制電路板空氣處理提出了挑戰。任何表面預處理方法，即使只帶來小電勢，也可能造成短路，從而損壞布局線路和電子設備。對于這類電子使用，等離子表面處理技術的這一特殊性能為該領域的工業生產使用開創了新的可能性。

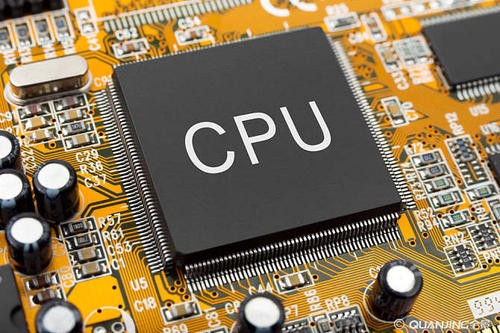

       接下來為大家演示等離子表面處理在硅片和芯片的使用。硅片、芯片是高靈敏度的電子元件。隨著這些技術的發展，低溫等離子表面處理工藝作為一種制造技術也發展起來。在大氣壓條件下，等離子體工藝的發展開創了新的使用潛力，特別是對于自動化生產的趨勢，等離子表面處理起著至關重要的作用。
       等離子表面處理中等離子體能量提供的超精細清洗去除所有顆粒。等離子表面處理工藝塑料外殼，可以使表面張力提高，能顯著改善涂層的分散性和粘結性，可以大大降低生產過程中的廢品率。等離子表面處理工藝可將等離子技術集成到現有的涂裝生產線中。提高生產速度，顯著降低成本。由于等離子技術的使用，可以使材料的表面性能得到提高，涂層分布更加均勻，不僅造成了無懈可擊的產品外觀，而且大大降低了生產過程中的廢品率。
